在5G、云計算與人工智能交織的數字時代,數據傳輸需求呈現爆發式增長,傳統光電轉換架構面臨帶寬與時延的雙重瓶頸。MEMS(微機電系統)光開關憑借其毫秒級響應速度、超高密度集成能力和卓越的穩定性,已成為構建下一代智能光網絡的核心引擎。
作為國內領先的光通信器件解決方案提供商,廣西科毅光通信科技有限公司(http://www.www.rise-pj.com)深耕MEMS光開關技術,為數據中心、5G傳輸網及國防通信等領域提供高性能、高可靠的光路調度解決方案。
MEMS光開關的核心在于其精密微鏡陣列與靜電驅動結構的協同。通過半導體微納加工工藝,在硅基材料上制造出可動微鏡和靜電梳齒驅動器。當施加驅動電壓時,靜電引力使微鏡產生納米級精密偏轉,從而改變光束傳播路徑,實現光路的動態切換。
· 2D數字式結構:微鏡僅需“開/關”兩個狀態,控制簡單,適用于中小規模矩陣(如64×64端口)
· 3D模擬式結構:微鏡可多角度連續偏轉,僅需2N個鏡片即可實現N×N大規模交換(最高達1152×1152端口),突破傳統架構限制6
指標 | 傳統機械光開關 | 波導型光開關 | MEMS光開關 |
響應時間 | 10~50 ms | 1~10 ms | 0.1~5 ms |
插入損耗 | >1.5 dB | 2~5 dB | <0.8 dB |
端口擴展性 | 低(通常<1×32) | 中(可達128×128) | 高(>1000×1000) |
偏振相關性 | 低 | 高 | <0.1 dB |
壽命 | 約100萬次 | 理論無限 | >3800萬次 6 |
廣西科毅通過優化靜電梳齒驅動結構與氣膜阻尼控制,將開關響應時間壓縮至0.6 ms級,較傳統系統提速4倍7。同時采用高精度硅微鏡拋光工藝,實現插入損耗<0.5 dB、串?dāng)_<-70 dB的業界領先性能。
谷歌Apollo項目通過部署Palomar MEMS光交換系統(OCS),徹底重構數據中心Spine層架構:
· 采用雙MEMS反射鏡陣列(136通道),替代傳統電交換機組
· 結合光環形器技術,實現帶寬倍增
· 功耗僅108W,較電子交換降低40%,成本下降30%
這一創新使得谷歌TPU v4超算集群能動態配置4096個AI芯片的互聯拓?fù)?/span>,主機可用性門檻從99.9%降至99.0%,大幅提升算力資源彈性。
在防空導彈系統中,科毅開發的8通道MEMS光開關陣列:
· 采用雙層靜電梳齒驅動結構
· 響應時間0.627 ms,僅為傳統系統的1/4
· 通過氣膜阻尼優化,實現位移精度±0.1μm
顯著縮短目標鎖定與指令傳輸延遲,成為現代防空網絡的“神經傳導加速器”。
運營商在CRAN架構中部署MEMS光開關:
· 實現基站-云中心間光鏈路毫秒級重構
· 支持波長無阻塞調度,避免光電轉換瓶頸
· 單機架功耗降低35%,空間占用減少60%
MEMS光開關的性能極限取決于微納加工精度與材料創新。廣西科毅聯合國內頂尖科研機構,攻克三大技術壁壘:
引入172nm真空紫外光刻技術:
· 光子能量達7.23 eV,直接打斷C-C鍵
· 支持SU-8膠深寬比20:1的微鏡支柱成型
· 側壁垂直度誤差<0.5°,較傳統i線光刻提升3倍
· 開發磁保持(Latching)機構,工作狀態零靜態功耗
· 采用閉環反饋控制算法,通過850nm監控光路實時校準微鏡角度
· 集成壓電陶瓷傳感器,位移分辨率達0.01μm
· 寬溫工作設計(-40℃ ~ +85℃)
· 振動穩定性>5Grms,滿足GJB150A-2009軍標
· 濕熱環境壽命加速測試>5,000小時
· Fujitsu實驗室已實現1μs級切換的80通道開關
· 科毅正在開發壓電驅動MEMS,目標突破100ns響應極限
· 將MEMS驅動電路與硅光芯片3D堆疊
· 通過TSV硅通孔技術實現電互連
· 封裝密度提升5倍,延遲降至ps級
· 集成AI動態路由算法,根據業務流預測光路配置
· 支持SDN控制器協議(如OpenFlow)
· 實現故障鏈路自愈(切換時間<10ms)
據CIR預測,全球光MEMS市場規模將在2025年突破30億美元,其中數據中心與AI集群占比將超60%6。

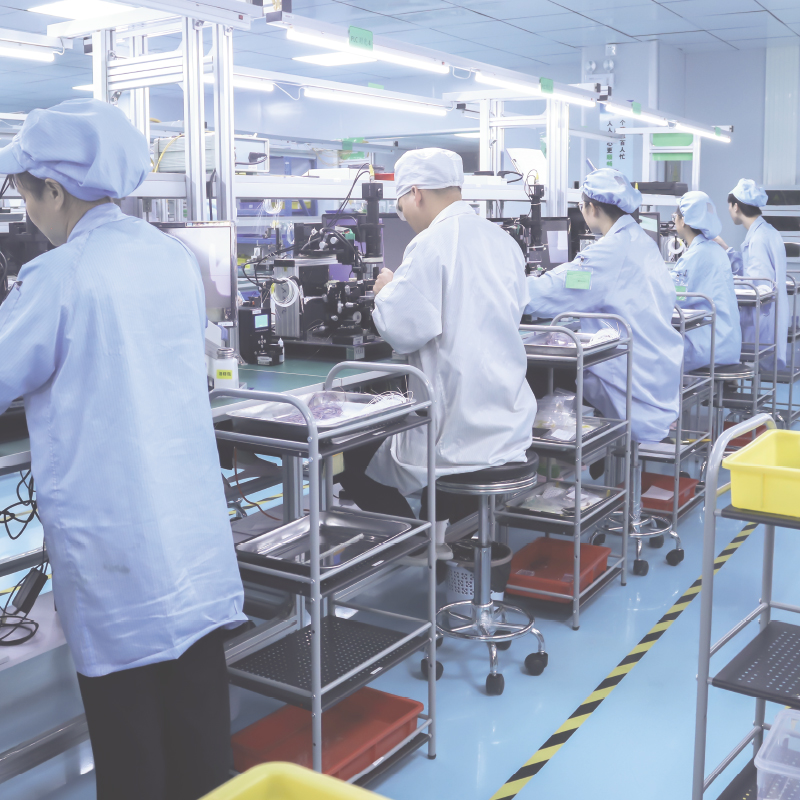

廣西科毅光通信科技有限公司(http://www.www.rise-pj.com)依托自主MEMS晶圓生產線與軍品級可靠性實驗室,已實現全系列產品國產化:
· 高速響應型:K系列磁保持開關(切換<3ms),專用于OLP保護

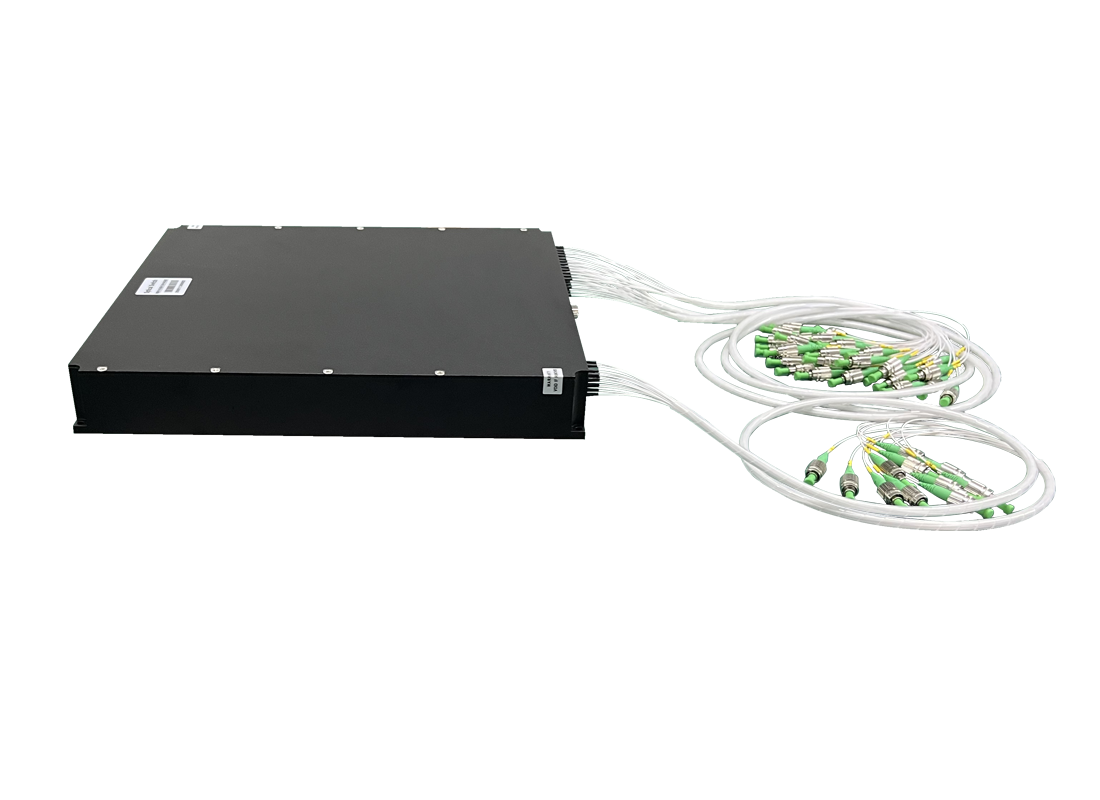

· 大規模交換型:M系列3D-MEMS矩陣(128×128端口),適用于OXC節點
· 耐環境型:G系列寬溫開關(-40~85℃),滿足車載/航天需求
· 插損<0.4dB:通過微鏡表面等離子拋光實現
· 壽命>5,000萬次:單晶硅鉸鏈抗疲勞設計
· 功耗<0.1W/端口:采用靜電保持技術
在近期某衛星通信項目中,科毅的64×64 MEMS光開關矩陣成功實現星間鏈路動態重構,時延抖動控制在μs級,為6G空天地一體化網絡奠定基礎。
速度即競爭力,連接創造價值。MEMS光開關憑借其革命性的性能突破,正在重塑從數據中心到國防通信的全球網絡架構。廣西科毅光通信(http://www.www.rise-pj.com)將持續深耕微機電光學技術,推動國產光交換芯片自主創新。
立即行動:
· 訪問 www.www.rise-pj.com/MEMS 獲取 《MEMS光開關技術白皮書》
· 申請免費樣品測試:親驗0.5ms高速切換性能
· 聯系技術團隊定制 >256×256超大規模光交換矩陣
