1. 產品概述

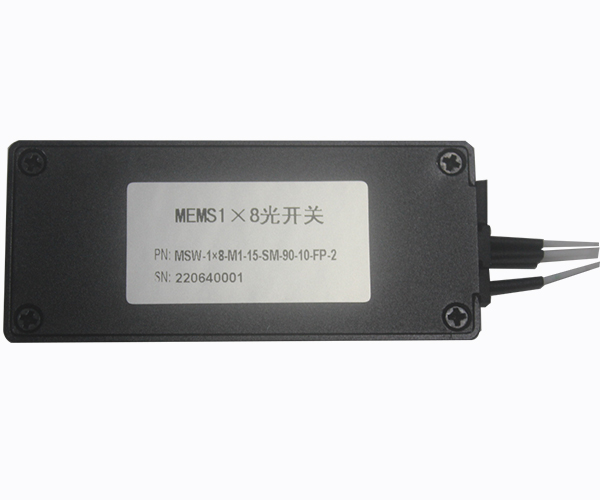

MEMS 1×N 光開關（以下簡稱 MEMS 光開關）是 CORERAY 研發的一款多通道光路切換模塊化產品。
該光開關基于靜電驅動和垂直微技術，具有體積小、切換速度快、性能穩定等優勢，主要應用于光通信和測試系統。

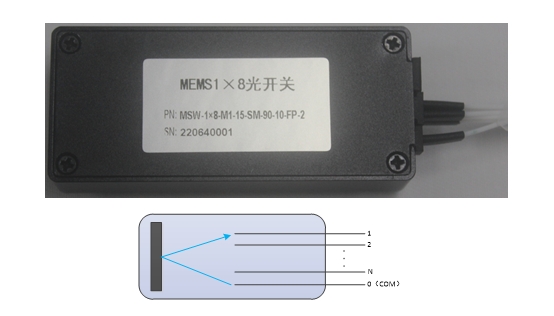

光路示意圖如下：
1. 光路示意圖
2. 典型應用
● 光傳輸系統中的多光通道監控
● 局域網多光源/探測器自動切換、光傳感多點動態監測系統
● 光纖、光器件、網絡及野外工程自動化系統測試
● 光器件的安裝與調試
3. 產品特點
● 高頻切換速度
● 高可靠性 MEMS 技術
● 小巧緊湊的體積
● TTL 控制接口
● 模塊化設計
● 低插入損耗
4. 主要技術規格
參數 | 值 | |
路徑數量（N） | 1~64 | |
工作波長（nm） | ||
光纖類型（μm） | 9/125 , 50/125 , 62.5/125 | |
插入損耗（dB） | ≤0.8 (N=2～12) ≤1.0(N=13～24) ≤1.2(N=25～32) ≤1.5(N=33～64) | |
回波損耗（dB） | SM：≥50 MM：≥30 | |
串?dāng)_（dB） | SM | ≥50（N≤32） ≥45（32＜N≤64） |
MM | ≥30（N≤16） ≥25（16＜N≤32） | |
重復性（dB） | ≤±0.02 | |
切換時間 | ≤15 | |
消光比 | ≥18 | |
使用壽命（次） | ≥109 | |
光功率（mW） | 500 | |
工作溫度（℃） | -20~+70 | |
存儲溫度（℃） | -40~+80 | |
控制接口 | TTL、UART | |
控制電壓（V | 5V | |
尺寸 | 68×30×13 ( N≤32) | |
表 1. MEMS 光開關性能參數
5. 外形結構

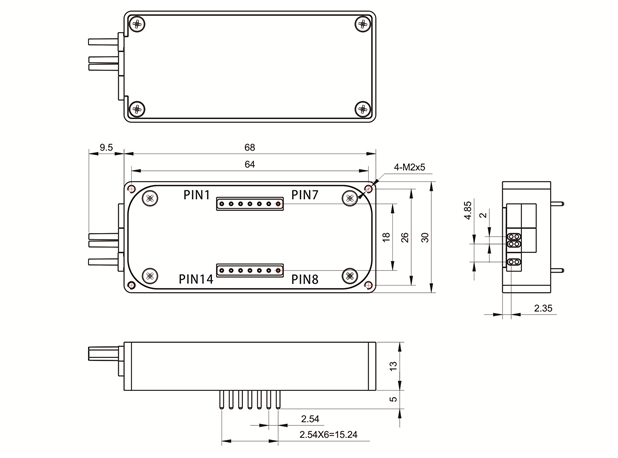

MEMS 光開關的外形結構如圖 2 所示：
MEMS1×N(N≤32)

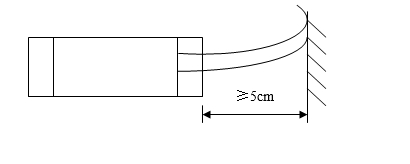

安裝時請勿過度彎折光纖（可參考圖 3），以免影響性能指標。
MEMS 光開關安裝示意圖
引腳定義
引腳號 | 引腳名 | 功能 | 電平 | 備注 |
1 | NC | / | / | / |
2 | VCC |
| / | +5V DC，最大電流 120mA |
3 | /STROBE | 輸入 | LVTTL | TTL 模式：下降沿有效 |
4 | GND | 電源地 | 電源地 | |
5 | D0 | 輸入 | LVTTL | TTL 模式：數據位 D0 輸入 |
6 | TXD | / | LVTTL | 串口發送 |
7 | RXD | / | LVTTL | 串口接收 |
8 | NC | / | / | 預留 |
9 | D2 | 輸入 | LVTTL | TTL 模式：數據位 D2 輸入 |
10 | D4 | 輸入 | LVTTL | TTL 模式：數據位 D4 輸入 |
11 | Case GND | 電源地 | 外殼接地 | |
12 | D1 | 輸入 | LVTTL | TTL 模式：數據位 D1 輸入 |
13 | D3 | 輸入 | LVTTL | TTL 模式：數據位 D3 輸入 |
14 | /RESET | 輸入 | LVTTL | 復位（低電平有效，脈沖寬度≥0.5ms） |
表 2. MEMS 光開關 G 型模塊引腳定義
5. 訂購信息
N | A | B | C | D | E | F |
端口數 | 模式 | 波長 | 光纖直徑 | 光纖長度 | 接口類型 | 控制接口 |
4 8 12 16 24 32 | SM:9/125um | 13: 1310nm 14: 1490nm 15: 1550nm | 25:250um 90:900um | 05:0.5m 10:1.0m 12:1.2m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC | MS1:TTL MS2:TTL&RS232 |
