產品特點
= 低插入損耗
= 高穩定性，高可靠性
= 波長范圍寬
應用范圍
= 光網絡保護
= 系統監測
= 實驗室研發

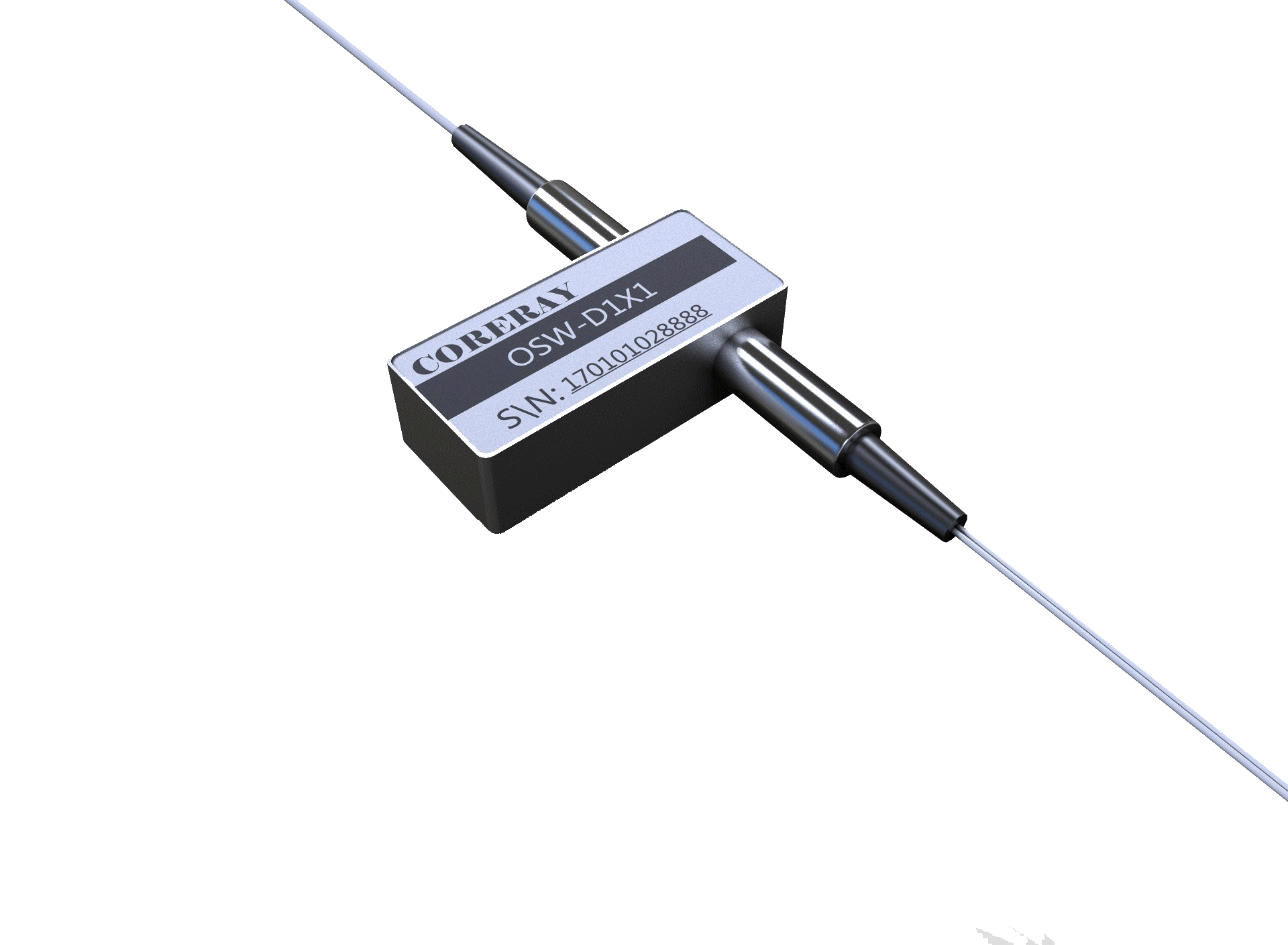

1×1、1×2、D1×2、2×2B、D2×2B 、2X2光開關是新一代全光網絡的關鍵器件，性能處于業界領先水平。 插入損耗低，體積小，可靠性高和穩定性好，在光保護系統、光網絡測試與監測系統 中具有廣泛應用。
規格
參數 | 單位 | OSW-1×1、1×2、D1×2、2×2B、D2×2B 、2X2 | |
工作波長 | nm | 650～1310 | 1260～1670 |
測試波長 | nm | 650/780/850/980/1064/1310 | 1310/1490/1550/1625/1650 |
插入損耗 | dB | Typ:0.5 ,Max:0.8 | |
回波損耗 | dB | ≥30 | ≥50 |
串擾 | dB | ≥35 | ≥55 |
偏振相關損耗 | dB | ≤0.05 | |
消光比 | dB | ≥18 | |
波長相關損耗 | dB | ≤0.25 | |
溫度相關損耗 | dB | ≤0.25 | |
重復性 | dB | ≤±0.02 | |
電壓 | v | 3.0 or 5.0 | |
壽命 | Cycle | ≥107 | |
切換時間 | ms | ≤8 | |
傳輸功率 | mW | ≤500 | |
工作溫度 | ℃ | -20～+70 | |
儲存溫度 | ℃ | -40～+85 | |
重量 | g | 16 | |
尺寸 | mm | (L)27×(W)12.6×(H)8.5(±0.2) | |
引腳

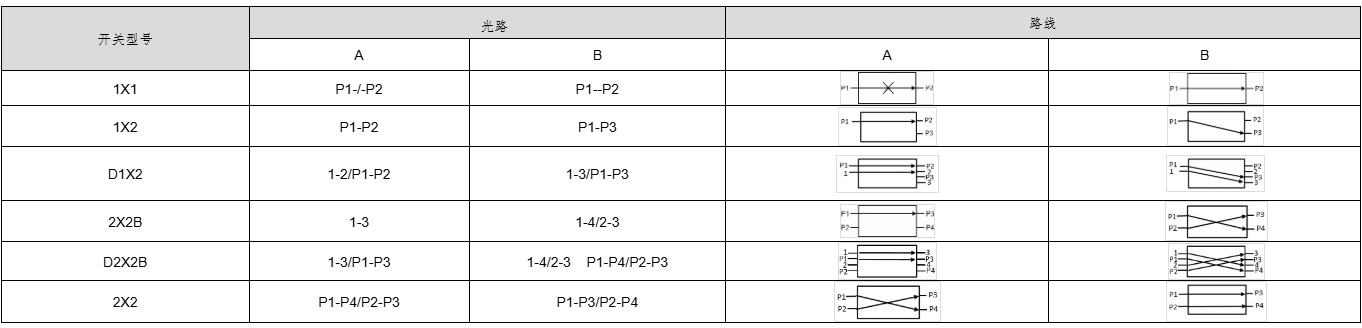

光路 | 驅動管腳
| 監測管腳
| |||||
1 | 5 | 6 | 10 | 3-4 /7-8 | 2-3/8-9 | ||
鎖定 | A | N/A | N/A | GND | V+ | OPEN | CLOSE |
B | V+ | GND | N/A | N/A | CLOSE | OPEN | |
非鎖定
| A | N/A | N/A | N/A | N/A | OPEN | CLOSE |
B | V+ | N/A | N/A | GND | CLOSE | 1OPEN | |
電氣參數
電壓 | 電流 | 電阻器 | |
5V 鎖定 | 4.5~5.5 | 36~44mA | 125Ω |
5V 非鎖定 | 4.5~5.5 | 26~32mA | 175Ω |
3V 鎖定 | 2.7~3.3 | 54~66mA | 50Ω |
3V 非鎖定 | 2.7~3.3 | 39~47mA | 70Ω |

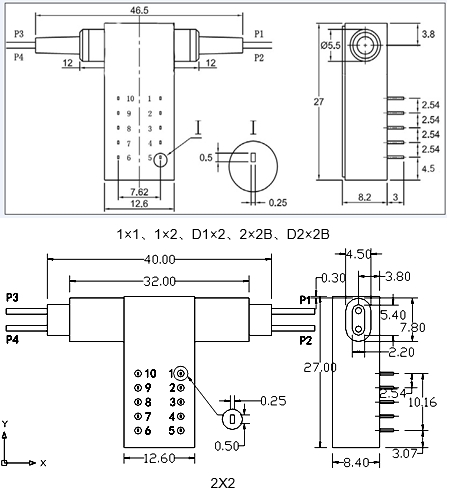

尺寸
訂購信息: OSW －A－B－C－D－E－F－G －H
A | B | C | D | E | F | G | H |
類型 | 模式 | 波長 | 電壓 | 控制模型 | 光纖直徑 | 光線長度 | 連接器 |
1X1 1X2 2X2B D1X2 D2X2B 2X2 | SM:9/125um M5: 50/125um M6: 62.5/125um | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm | 3: 3V 5: 5V | L: 鎖定 N:非鎖定 | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA:FC/APC SP: SC/PC SA:SC/APC LP: LC/PC LA:LC/APC |
