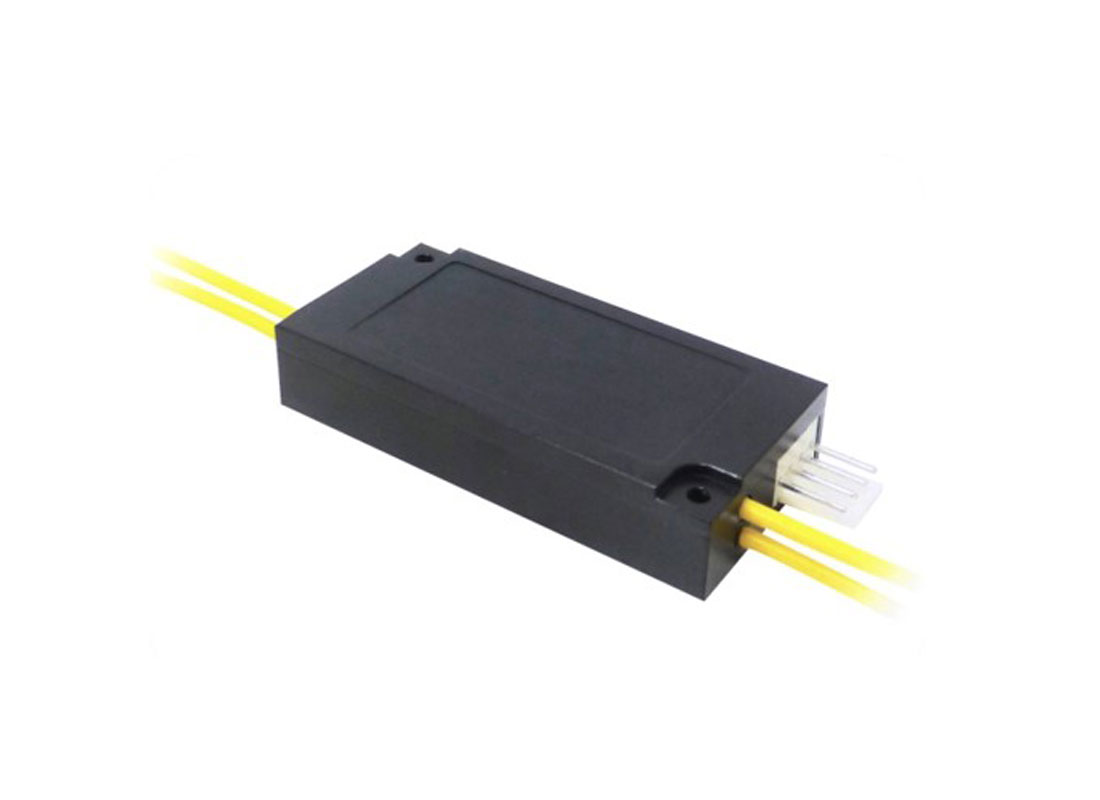

1×1A光開關
波長范圍:
650～1670nm
產品特點:
低插入損耗
寬波長范圍
低串?dāng)_
高穩定性與可靠性
光路無膠封裝
支持鎖定/非鎖定模式
應用領域:
低插入損耗
寬波長范圍
低串?dāng)_
高穩定性與可靠性
光路無膠封裝
支持鎖定/非鎖定模式
產品詳情



◇產品特性

l低插入損耗

l寬波長范圍

l低串?dāng)_

l高穩定性與可靠性

l光路無膠封裝

l支持鎖定/非鎖定模式


◇產品特性

l低插入損耗

l寬波長范圍

l低串?dāng)_

l高穩定性與可靠性

l光路無膠封裝

l支持鎖定/非鎖定模式


◇性能參數


參數

單位

OSW-1×1A

波長范圍

nm

650～1310

1260～1670

測試波長

nm

650/780/850/980/1064/1310

1310/1490/1550/1625/1650

插入損耗

dB

Typ:0.6,Max:1.0

Typ:0.5   ,Max:0.8

回波損耗

dB

≥30

≥50

串?dāng)_

dB

≥35

≥55

偏振相關損耗

dB

≤0.05

波長相關損耗

dB

≤0.25

溫度相關損耗

dB

≤0.25

重復性

dB

≤±0.02

電源

v

3.0   or 5.0

使用壽命

循環次數

≥107

切換時間

ms

≤8

傳輸功率

mW

≤500

工作溫度

℃

-40～+85

存儲溫度

℃

-40～+85

重量

g

16

尺寸

mm

55（長）×26（寬）×10.8±0.2（高）

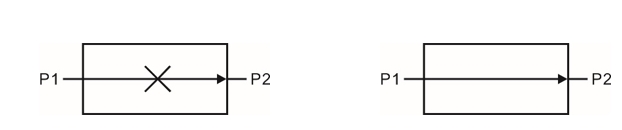

◇路由狀態


◇引腳


1×1A

光路

電驅動

傳感器狀態


Pin   1

Pin   2

Pin3

Pin4

非鎖定

關閉

GND

GND

開路

P1-   P2

V+

GND

閉合

鎖定

關閉

--

--

V+

GND

P1-   P2

GND

V+

--

--


◇電氣參數

模式

電壓范圍 (V)

電流范圍 (mA)

電阻 (Ω)

5V    鎖定

4.5~5.5

36~44mA

125Ω

5V   非鎖定

4.5~5.5

26~32mA

175Ω

3V    鎖定

2.7~3.3

54~66mA

50Ω

3V    非鎖定

2.7~3.3

39~47mA

70Ω

◇尺寸規格



◇訂購信息 ：OSW－1×1A－A－B－C－D－E－F－G


A

B

C

D

E

F

G

模式

波長

電壓

控制模式

光纖直徑

光纖長度

連接器類型

SM:9/125um

M5: 50/125um

M6: 62.5/125um

M60:600/630um


85: 850nm

13: 1310nm

14: 1490nm

15: 1550nm

162: 1625nm

165: 1650nm

13/15:1310/1550nm

3: 3V

5: 5V

L: Latching

N:Non-Latching

25:250um

90:900um

20:2.0mm

30: 3.0mm

05:0.5m

10:1.0m

15:1.5m

OO:None

FP: FC/PC

FA: FC/APC

SP: SC/PC

SA: SC/APC

LP: LC/PC

LA: LC/APC
