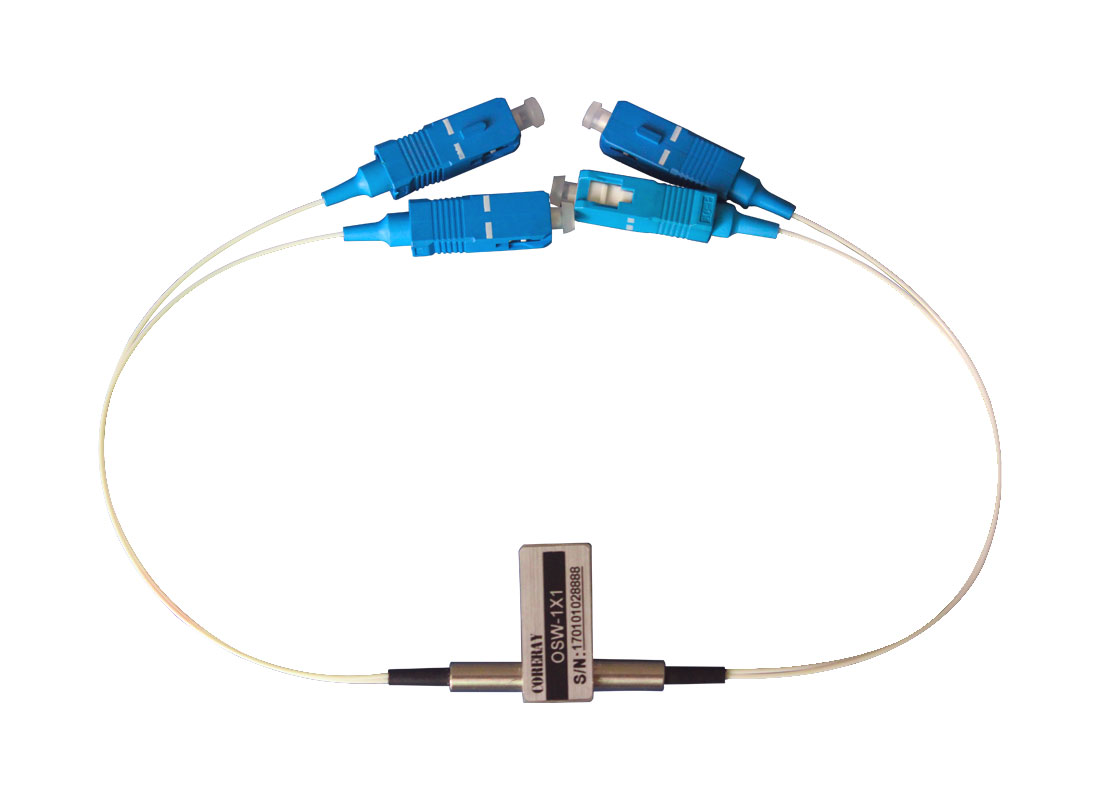

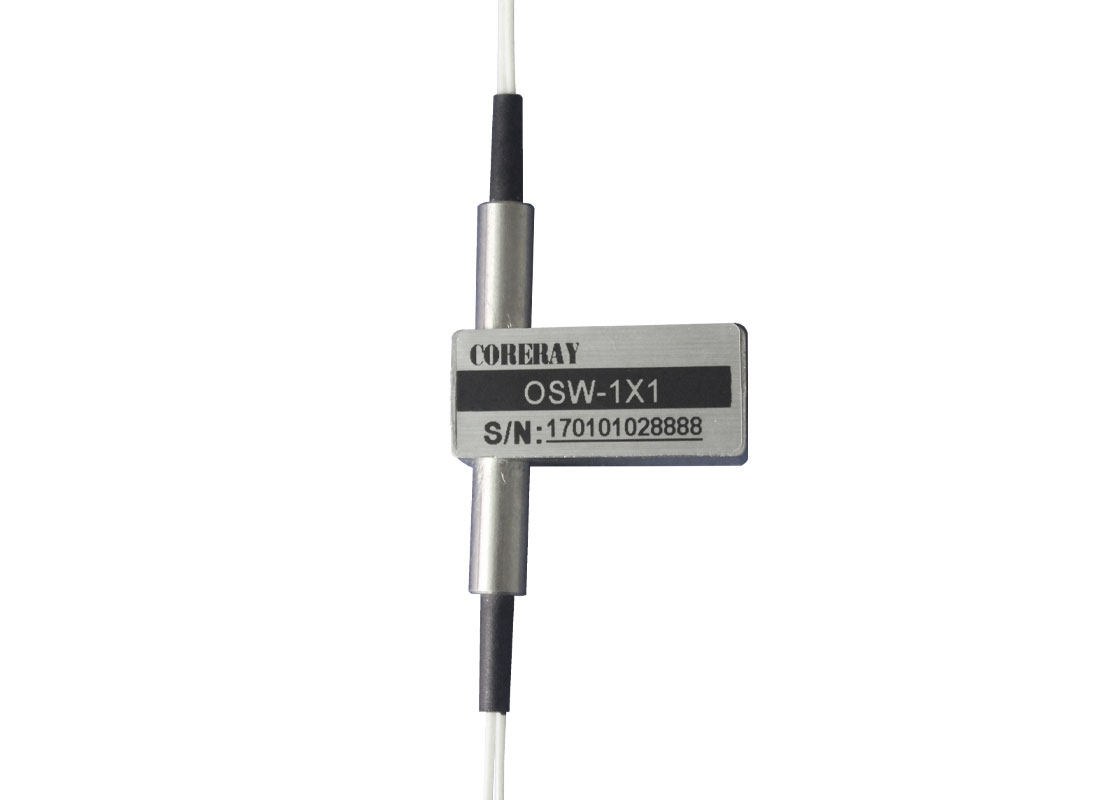

PM 1×1光開關
波長范圍:
650～1670nm
產品特點:
城域網
實驗室研發
系統監控
可配置型光分插復用器（OADM）
應用領域:
低插入損耗
寬波長范圍
低串擾
高穩定性、高可靠性
光路無膠合
支持鎖定與非鎖定模式
產品詳情



◇產品特性

l低插入損耗

l寬波長范圍

l低串擾

l高穩定性、高可靠性

l光路無膠合

l支持鎖定與非鎖定模式


◇產品特性

l低插入損耗

l寬波長范圍

l低串擾

l高穩定性、高可靠性

l光路無膠合

l支持鎖定與非鎖定模式


◇性能參數

參數


OSW-1×1

波長范圍

nm

650～1310

1260～1670

測試波長

nm

650/780/850/980/1064/1310

1310/1490/1550/1625/1650

插入損耗

dB

典型值:0.6,最大值:1.0

典型值:0.5   ,最大值:0.8

回波損耗

dB

≥35

≥50

串擾

dB

≥40

≥50

消光比（ER）

dB

>18

偏振相關損耗（PDL）

dB

≤0.05

波長相關損耗（WDL）

dB

≤0.25

溫度相關損耗（TDL）

dB

≤0.25

重復性

dB

≤±0.02

供電電壓

v

3.0   or 5.0

使用壽命

Cycle

≥107

切換時間

ms

≤3

傳輸功率

mW

≤500

工作溫度

℃

-40～+85

存儲溫度

℃

-40～+85

重量

g

16

尺寸

mm

(L)27×(W)12.6×(H)8.5(±0.2)

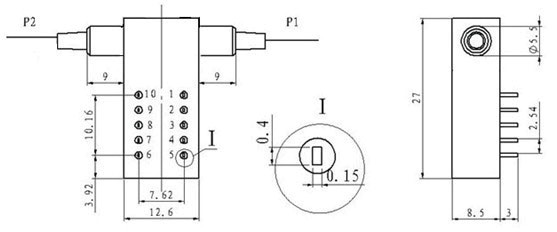

◇尺寸說明



◇引腳定義

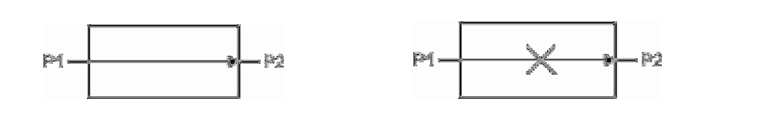

光路

電驅動接口

傳感器狀態

1×1

1

5

6

10

3－4,7－8

2－3,8－9

鎖定模式

P1-/-P2

+5V

GND

N/A

N/A

閉合

斷開

P1---P2

N/A

N/A

GND

+5V

斷開

閉合

 非鎖定模式

P1-/-P2

N/A

N/A

N/A

N/A

閉合

斷開

P1---P2

N/A

+5V

GND

N/A

斷開

閉合


◇電氣參數

電壓類型

電壓范圍

工作電流

電阻值

5V     鎖定模式

4.5~5.5

36~44mA

125Ω

5V     非鎖定模式

4.5~5.5

26~32mA

175Ω

3V     鎖定模式

2.7~3.3

54~66mA

50Ω

3V    非鎖定模式

2.7~3.3

39~47mA

70Ω


◇尺寸



◇訂購信息：OSW－1×1－A－B－C－D－E－F－G

A

B

C

D

E

F

G

光纖模式

波長

電壓

控制模式

纖徑

光纖長度

連接器

P3:PM1300

P4:PM14XX

P5:PM1550

85:   850nm

13: 1310nm

14: 1490nm

15: 1550nm

162: 1625nm

165: 1650nm

13/15:1310/1550nm

3:   3V

5: 5V

L:鎖定模式N:非鎖定模式

25:250um

90:900um


05:0.5m

10:1.0m

15:1.5m

OO:無

FP: FC/PC

FA: FC/APC

SP: SC/PC

SA: SC/APC

LP: LC/PC

LA: LC/APC
