1、產品概述
矩陣光開關是一個高性能、模塊化的全光信號矩陣切換器，采用MEMS技術和交換控制技術，用光作信號傳輸介質，抗干擾能力強、信號衰減幅度小。
M×N光開關矩陣光路實現框圖如圖1所示，由M個1×N MEMS光開關及N個1×M MEMS光開關級聯組成，可實現M路光信號到路N光信號的任意切換。光開關矩陣提供無阻塞、完全透明的光交換，使其成為電信、數據中心、網絡安全和實驗室/生產網絡運營商的理想解決方案，具有靈活、可靠的遠程資源調配和快速的路徑重新配置能力。
2、主要應用：
l 光交叉連接
l 數據中心、云計算
l 短距長距的網絡運營
l 自動化測試’視頻傳輸分配
l 保護切換,網絡監測和自動故障定位
特點:
l 成熟的MEMS技術
l 低插入損耗
l 無阻塞交叉功能
l 全雙向
l 可實現對稱或非對稱矩陣

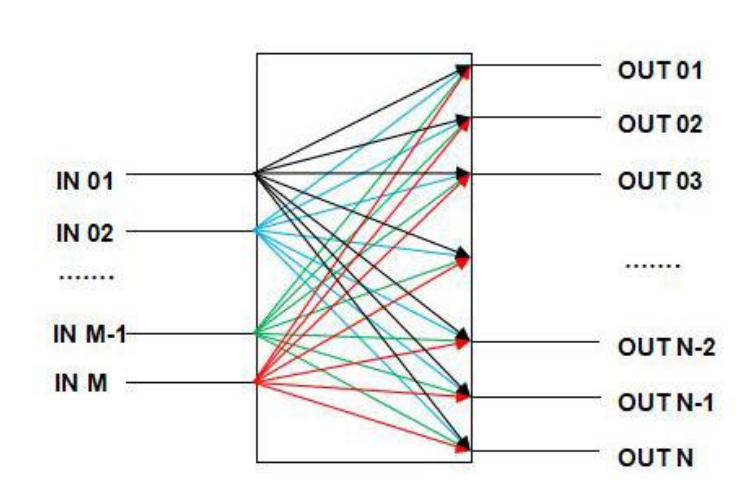

3、光路示意圖
指標
通道數* | 8×8 | 16×16 | 32×32 | 64×64 |
工作波長 | 850±50nm ， 1310±50nm 、1550±50nm | |||
插入損耗（dB） | ≤1.1 | ≤1.3 | ≤1.5 | ≤3.0 |
回波損耗（dB） | ≥45 | |||
信道串?dāng)_（dB） | ≥55 | |||
重復性（dB） | ≤±0.05 | |||
使用壽命（次） | ≥109 | |||
切換時間 | ≤20 | |||
工作溫度（℃） | -20~+70 | |||
存儲溫度（℃） | -40~+80 | |||
工作電壓（V） | 48VDC、220VAC | |||
控制接口 | RS232 and RJ45 | |||
* 多模只能做48*48

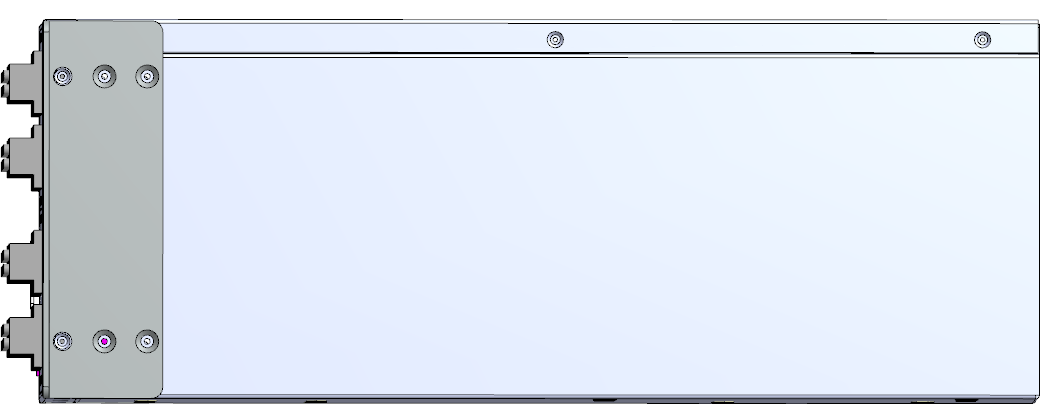

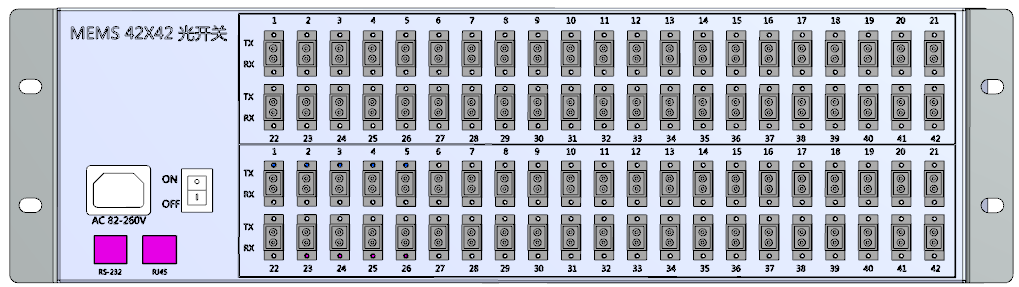

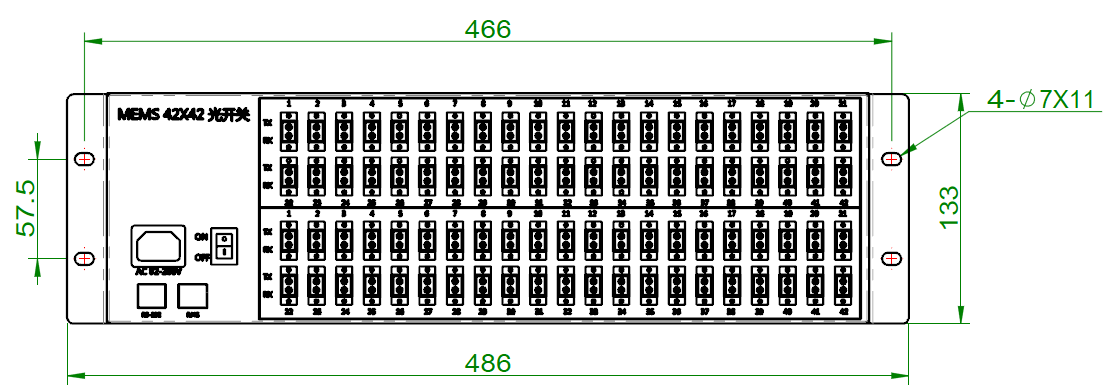

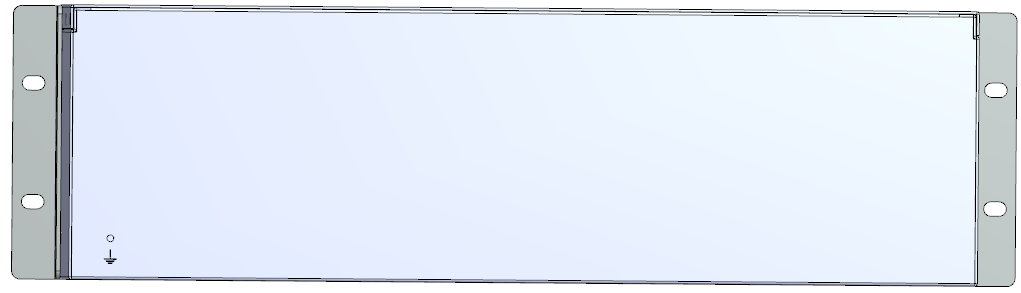

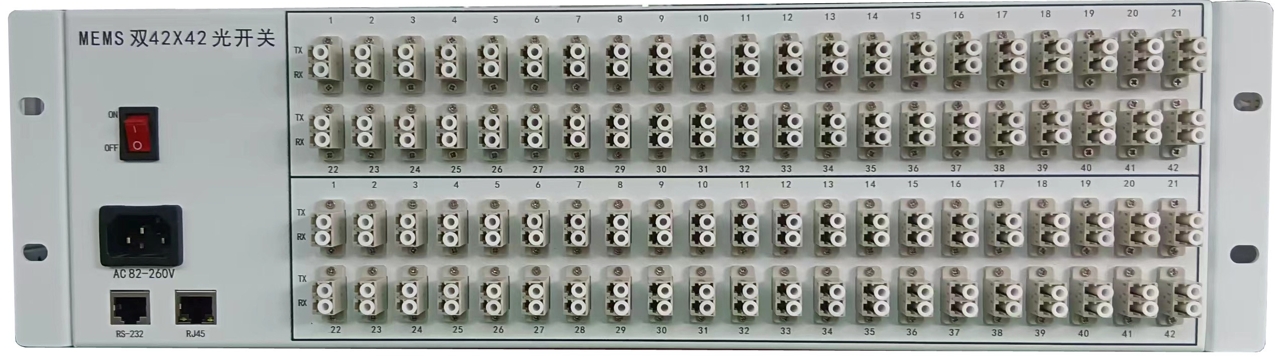

5、外形尺寸圖（雙42*42開關）
6、通信接口
RJ45 ,RS232
7、通信指令
1.程控指令說明
（1）、本儀器每次只能執行一個指令。通常等程序返回相應值后才可以輸入下一條指令。
（2）、請使用大寫字母，波特率115200。
（3）、實際操作中輸入尖括弧“<”作為開始符、尖括弧“>”作為結束符。
程控指令集
指令格式 | 描述 | 示例 |
<OSWXX_OUT_AA_BB_CC_DD…_MM> | 設置全部通道：
| 主機發：<OSW01_OUT_01_05_02_04…_09> 成功返回 <OSW01_OUT_OK> 表示設置光通道IN01-OUT01,IN02-OUT05,IN03-OUT02, IN04-OUT04,…IN48-OUT09。 |
<OSW01_OUT_YY&YY>
| 設置單組通道：
| 主機發：<OSW01_OUT_01&08> 成功返回 <OSW01_OUT_OK> 表示設置光通道IN01&OUT08。 |
<OSWXX_OUT_?>
| 查詢當前通道： XX（0~99）表示設備當前地址。 ?表示查詢。 | 主機發：<OSW01_OUT_?> 查詢通道，成功返回 <OSW01_OUT_01_05_03_09_10_21_06…> |
<OSWXX_ADD_YY> | 更改設備地址： XX（0~99）表示設備當前地址。 YY（0~99）表示設置的地址。 | 主機發：<OSW01_ADD_03> 設置設備地址為03，成功返回 <OSW03_ADD_OK> |
<OSW_ADD_?>
| 查詢設備地址： XX（0~99）表示設備當前地址。 ?表示查詢。 | 主機發：<OSW_ADD_?> 表示查詢設備地址，返回 <OSW01_OK>表示設備地址為01。 |
<OSWXX_BAUD_YYYYY>
| 設置串口波特率： XX（0~99）表示設備當前地址。 YY（2400、4800、9600、115200）表示設置串口的波特率，支持4種波特率；？表示查詢。 | 主機發：<OSW01_BAUD_9600>表示設置波特率為9600，成功返回 <OSW01_BAUD _OK>； 主機發：<OSW01_BAUD_?>表示查詢設備波特率，返回<OSW01_BAUD_9600>表示當前設置為9600。 |
<OSWXX_IP_YYY.YYY .YYY.YYY> | 設置網口通信IP地址： XX（0~99）表示設備當前地址。 YY.YY.YY.YY為設置的IP地址 ？表示查詢。 | 主機發：<OSW01_IP_192.168.001.011>表示設置IP為192.168.1.11，成功返回 <OSW01_IP _OK>； 主機發：<OSW01_IP_?>查詢設備IP，返回<OSW01_IP_192.168.001.011>表示IP為192.168.1.11。 |
<OSWXX_PORT_YYYY >
| 設置網口通信端口號： XX（0~99）表示設備當前地址。 YYYY(1000~9999)表示設置的端口號，？表示查詢 | 主機發：<OSW01_PORT_5000 >表示設置端口為5000，成功返回 <OSW01_PORT_OK> 主機發：<OSW01_PORT_?>表示查詢端口號，返回<OSW01_PORT_5000 >表示當前為5000 |
<OSWXX_TYPE_?> | 查詢光纖類型及波長： 內容包含光開關總通道、工作波長、光纖類型。 | 主機發：<OSW01_TYPE_?>表示查詢，返回 <OSW01_TYPE_1x16_1310~1550NM_MM62.5/125um>表示設備里為1x16光開關，光纖工作波長為1310nm~1550nm ，光纖類型為多模62.5/125。 |
<OSWXX_RESET> | 重啟設備 | 主機發：<OSW01_RESET>表示重啟地址為01的設備，成功返回<OSW01_RESET_OK> |
注意！
（1）、本儀器每次只能執行一個指令。通常等程序返回相應值后才可以輸入下一條指令。
（2）、OSWXX表示設備光開關地址標識位。標識位的設置是為了方便用戶能在串口資源緊張的情況下，用一個串口控制多臺光開關儀器。如：OSW01表示第一臺設備光開關，OSW03表示第三臺設備光開關。如無特殊指定或要求，本儀器出廠設置為OSW01。
（3）、通信協議里所有字母都是為大寫。
（4）、“_”表示下劃線。
（5）、返回數據以“<”作為開始符、“>”作為結束符。
訂貨信息：MSW-MxN-A-B-C-D-E
M,N | A | B | C | D | E |
通道數 | 光纖類型 | 波長 | 尺寸 | 電源 | 連接器 |
2 ~ 128 | 單模: 9/125 M5: 多模 50/125 M6: 多模62.5/125 PM: 保偏光纖 | 85: 850nm 13: 1310nm 15: 1550nm 13/15:1310/1550nm | 1U:1U19” 英寸機架 2U:2U19” 英寸機架 4U:4U19” 英寸機架 | D22: 雙220V D48: 雙48V S24:220V+48V S22:220V | FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
